一、HPL係列鏟刃、鏟板數控衝鑽複合機
本設備有衝孔單元、鑽孔單元、工作台、送料單元、液壓係統、電氣係統等組成。

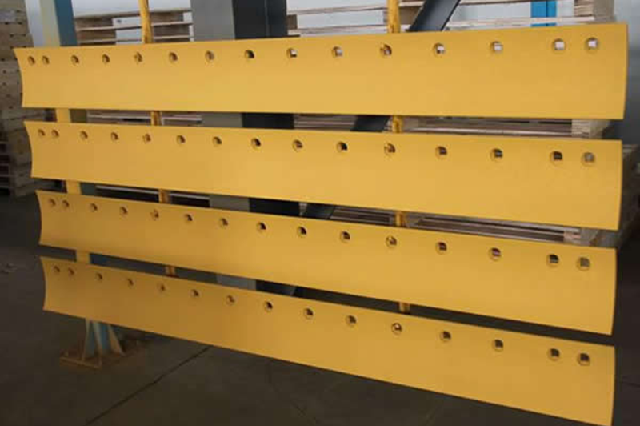

1、工程機械鏟刃加工的首選設備
2、鑽圓孔、衝方孔複合化加工，一次裝夾全部完成。
3、全自動化加工，全閉環控製，高效率，高精度。
二、重要參數：
|
型號 |
單位 |
HPL153 |
HPL253 |
HPL173 |
HPL253G |
|
衝孔力 |
kN |
1000 |
1400 |
2400 |
1400 |
|
加工板厚 |
mm |
20~40 |
20~50 |
20~40 |
|
|
最大衝孔厚度 |
mm |
20 |
28 |
20 |
|
|
最大加工工件尺寸 |
mm |
1500×500 |
2500×500 |
1700×430 |
2500×500 |
|
最大衝孔 |
mm |
□21.5×21.5 |
□25.4×25.4 |
□36×36 |
□25.4×25.4 |
|
最大鑽孔直徑 |
mm |
Ф50 |
Ф60 |
Ф50 |
|
|
主軸轉速 |
r/min |
120~560 |
120~3200 |
||
|
進給方式 |
|
液壓進給 |
伺服進給 |
伺服進給 |
|
|
主軸電機功率 |
kW |
5.5 |
7.5 |
15 |
|
|
控製方式 |
|
數控係統/PLC+上位計算機 |
|||
